OE3BLC
THOLUS - Peripherie
Damit Tholus seinen dienst tun kann, ist es erforderlich die Blickrichtung des Teleskops und der Kuppel zu kennen um dementsprechend den Kuppelmotor zu steuern.
Montierung
SynScan
Verbindung RPi zu SynScan Verbindung zur Teleskopsteuerung SynScan von Skywatcher.
SynScan bietet eine RS232 Schnittstelle.

Beispieleinstellungen für tholus.ini:
[controller]
ControllerType = SynScan
SerialPort = /dev/ttyUSB0
Kuppelkontrolle

Arduino
Elektronik Kuppelkontrolle Schaltplan Kuppelkontrolle Pcb-Board Kuppelkontrolle Layout Kuppelschalter + Kuppelkontrolle

Motorantrieb
Zur Ansteuerung einer Motorsteuersoftware gibt es für Ausgänge. DR und DL
manuelle Kuppelbetätigung
Wird der Eingang MAN mit GND verbunden bedeutet dies, dass die Kuppel manuell bewegt wurde. Tholus beendet daraufhin die automatische Nachführung der Kuppel.
Sensor für Kuppelposition
Über die Eingänge DEA, DEB und DES wird die Position der Kuppel ermittelt. Die Eingänge werden durch Verbindung mit GND aktiviert.

DES: Synchronisationsposition - Parameter AzimutSync
KuppelSensor Impulse DEA und DEB: Impulssensoren zur Ermittlung der Kuppelposition. Die beiden Eingänge müssen sich überschneidende Impulse liefern um die Drehrichtung ermitteln zu können.
Kuppelschalter
Über ein Bluetoothmodul können Licht und Kuppelspalt mit Tholus gesteuert werden.
Elektronik Kuppelschalter Elektronik Kuppelschalter mit Relais Schaltplan Kuppelschalter Pcb-Board Kuppelschalter Layout Kuppelschalter + Kuppelkontrolle
Komponenten: Der Quellcode für den Arduino ist im Unterordner DomeSwitch der Software enthalten.

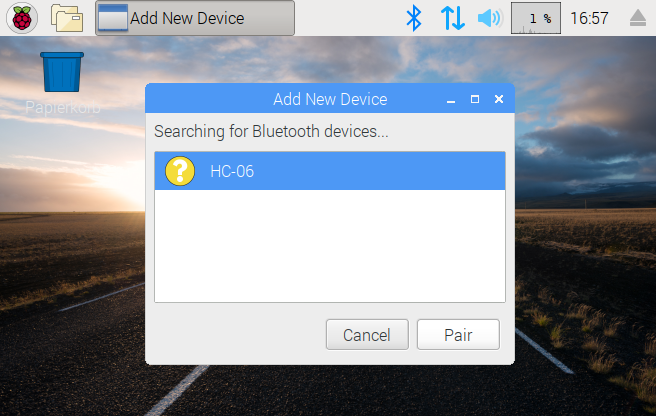

Verbindung zum Bluetoothmodul herstellen:
Manage Bluetooth devices Add New Device Pairing Device

Beispieleinstellungen für tholus.ini:
[dome]
SerialPort = /dev/rfcomm0
Address = 00:13:EF:00:10:4C

Weiterführende Links:
Bluetooth-Verbinung RPI und Arduino
Bluetooth-Verbindung einrichten
Bluetooth-Verbindung mit RPI 3
